地盤アンカーの各種試験
地盤アンカー試験工事の概要
主な地盤アンカーの試験工事では，
- 地盤アンカーの載荷試験（引抜き試験，繰返し引張り試験）
- 地盤アンカーの長期安定性試験
- ひずみゲージ等の計器埋設工事
- 地盤アンカーの削孔精度測定
- 擁壁等の土圧管理測定
等をおこなっています。
地盤アンカーの載荷試験

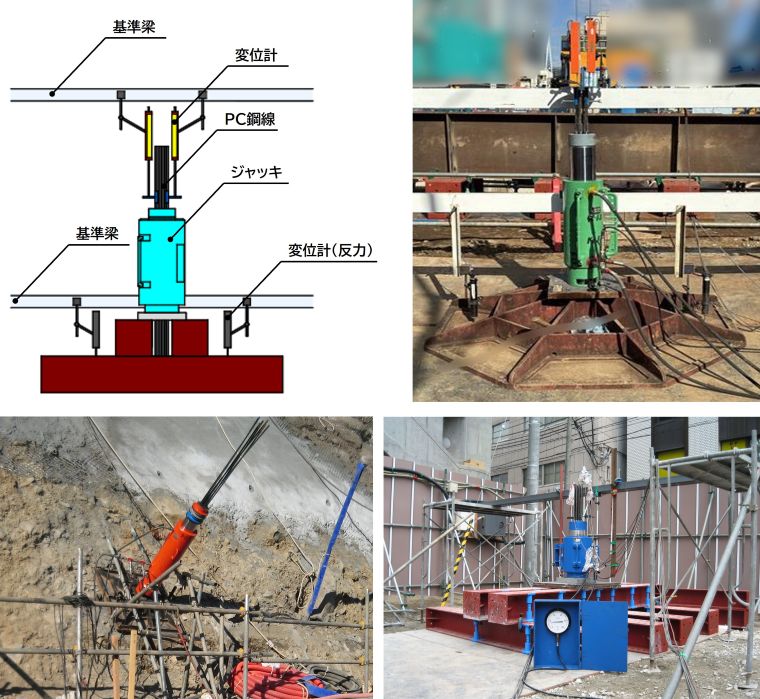

| 鉛直アンカーの載荷試験の例 | 斜めアンカーの載荷試験の例 |
 |
 |
地盤アンカーの引抜き試験は，地盤の極限摩擦抵抗力を調査する試験で，各定着地盤において一箇所以上の確認を行います。
地盤アンカーの引張り試験は，常時荷重が作用する時の安全性，繰返し引張り力が作用する時の特性を確認する試験で，全ての地盤アンカーに対して調査を行います。
地盤アンカーの長期安定性試験は，長期的な地盤のクリープなどによる摩擦力の低下を調査する試験です。
削孔精度測定
削孔精度測定は，地盤アンカーの孔曲り精度を調べるものです。
斜めアンカーの削孔精度測定は，０度〜60度の範囲で行うことができます(左の写真は，斜めアンカー用の削孔精度測定センサーです)。
鉛直アンカーの削孔精度測定は，±10度の範囲で行うことができます。
計測システム（株）では，自動計測システム・施工管理システム・データーベースに関するソフトウェアの開発を行っています。
自動計測システムでは，リアルタイムで複数のデーターを計測・表示すると，同時にデーターの解析を行うことが可能です。
豊富なデーターを所有しており，地盤の極限摩擦抵抗力等に関するデーターベースシステムもあります。
おもな計測ソフトウェアは、以下のとおりです。
- 地盤アンカー各種試験の自動計測システム
- 地盤アンカー施工管理システム
- VSL-J1データーベースシステム
