構造物の耐震調査および診断
構造物の耐震調査および診断 既設構造物の耐震性の判定を行うために，耐震調査／耐震診断を行います。 また近年，既設杭の非破壊試験による性能判定を行って，性能が良好であれば既設杭を再利用することも行われています。 システム計測（株）では，構造物や杭あるいは地盤アンカーの耐震調査工事や，それらの結果に基づく構造物全体の耐震診 断を実施しています。
耐震調査の項目
耐震調査では，構造物の常時微動測定による振動特性の調査やコンクリートの試験鉄筋の腐食調査などがあります。また杭の非破壊試験を実施すると，杭を掘り出さずに杭全長に亘る健全性を調査することが可能です。
| 調査項目 | システム計測（株）所有機器 |
| 常時微動計測 | 同データレコーダー 動歪アンプ(9ch) ペンレコーダー |
| 杭の健全性調査(非破壊試験，中性化試験) ＊下記参照 |
IT-SYSTEM |
| コンクリートのコア採集・圧縮試験 | コア採集機（φ50〜φ200 ダイヤモンドビット） |
| コンクリート厚さ（厚み、剥離、空隙）測定 | ｉTECS-5 |
| コンクリートの非破壊試験 ，中性化試験 |
コンクリート非破壊試験器 シュミットハンマー プロフォメーター４ （鉄筋探査機） |
| 鉄筋腐食試験 | |
| 構造物のキレツ調査 | |
| その他 | マイクロレベル計 （1/10m/m 精度） ブレーカー・高速カッター・吹付機・他 |
杭の健全性調査（非破壊試験，中性化試験）
既設杭の再利用のために，健全性試験を行って杭の性能評価を行った例です。
 |

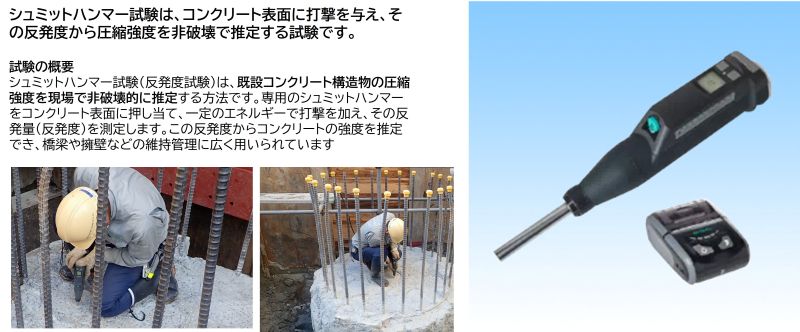

テストハンマー試験 |
 |

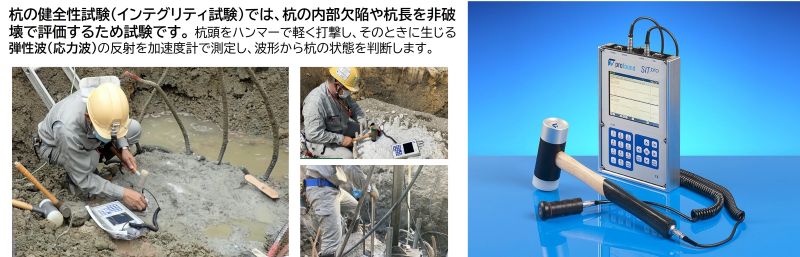

IT試験 IT試験では，杭頭部をハンマーで軽打し，その反射波を解析することによって，杭地中部のひび割れの有無，発生箇所などを調査します。 |
 |

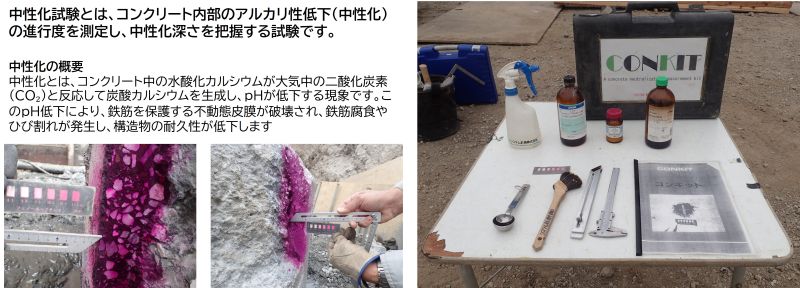

コンクリートの中性化試験 杭コンクリートの中性化度合いを調査し，コンクリートの耐久性や強度などを調査します。 |
コンクリート構造物の非破壊試験システム
測定原理の基本
コンクリート表面をインパクター（鋼球）で軽く打撃し、弾性波を発生させます。波動は、測定面と平行な対向反射面の間で多重反射し、その過程で、波長がコンクリート構造物の厚さの２倍に相当する定在波が発生します。この定在波の周波数を分析して波長の半分の長さをコンクリート構造物の「厚さ」として検出します。ｉTECS-5では、多重反射による定在波がより顕著になるように、コンクリート表面での振動速度を測定しています。
ｉTECS-5では、周波数分析を、距離等間隔としたMEM解析法（最大エントロピー法）によって行います。また、周波数の時間的変化をスペクトログラムとして分析し、コンクリート構造物の厚さ、内部状況の診断に必要な情報を提供します。スペクトログラムでは、構造物の応答波形が「厚さ」によるものか、内部欠陥によるものか、剥離などによるものかをスペクトルパターンによって判断できるようになります。
弾性波速度の測定

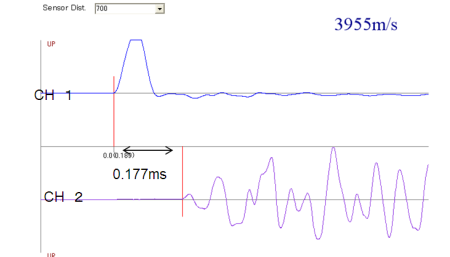

コンクリートの縦弾性波速度は、同じ種類のコンクリートの場合、圧縮強度と比較的良い相関関係を示します。この性質を利用して、縦弾性波速度を測定し、コンクリートの強度測定を行います。 ｉTECS技術での弾性波速度の測定は、波動が距離Lの２点間を伝搬する時の伝搬遅延時間から、V=L/Tとして算出します。なお、打撃点は、２つのセンサーを結んだ直線上、センサーの外側です。ｉTECS-5では、センサー付きのインパクターを使用しますので、センサーからLだけ離れた点を打撃し、打撃力の発生時間とセンサーへの到達時間の差から縦弾性波速度を算出します。
| センサー距離 | 時間 | 弾性波速度 |
| （ｍｍ） | （ｍｓ） | （m/sec） |
| 200 | 0.045 | 4444 |
| 300 | 0.069 | 4348 |
| 400 | 0.102 | 3922 |
| 500 | 0.13 | 3846 |
| 600 | 0.15 | 4000 |
| 700 | 0.177 | 3955 |
| 800 | 0.201 | 3980 |
| 900 | 0.224 | 4018 |
| 1000 | 0.2542 | 3934 |
コンクリートの厚さ･内部欠陥の測定と解析
弾性体の表面に発生した波動は、弾性体の内部に伝播します。コンクリート板では厚さ方向、しかも、打撃点と測定点の間で多重反射します。超音波測定法では、波長が短いために入力波と反射波が時間軸上で分離できますので、反射波の到着時間から反射の深さを推定することができます。しかし、弾性波では波長が長く、入力波と反射波が重なってしまいます。そこで、波動の繰り返し周期をスペクトル解析によって求めD=Vp/2f0として厚さDを算出します。ここで、Vpは弾性波速度、f0は、厚さ方向の共振周波数です。iTECS-4のスペクトル解析方法には、特定時間範囲の波形を用いたMEM(最大エントロピー法)スペクトル解析、及び分析波形をを連続的に切り取った時間窓MEMスペクトログラム解析法があります。
耐震診断解析
耐震調査結果に基づき，構造物全体の耐震性の解析を行います。システム計測（株）では以下のような解析ソフトを用いています。
| DOC-RC/SRC | （株）構造システム |
| BUILD耐震診断 | （株）構造ソフト |
| 周波数解析ソフト | システム計測（株） |
