NEW-EAGLE　引抜き杭工法

最大の拡底率7.29倍・傾斜角21.1°・拡底径5.5mのNEW-EAGLE拡底杭により、鉛直支持力のみならず、 引抜き抵抗力を増大させ、省資源化・産廃残土の抑制・低コスト化・短工期化とともに建築物の耐震・ 安全性を向上させる拡底場所打ちコンクリート杭工法の実用化

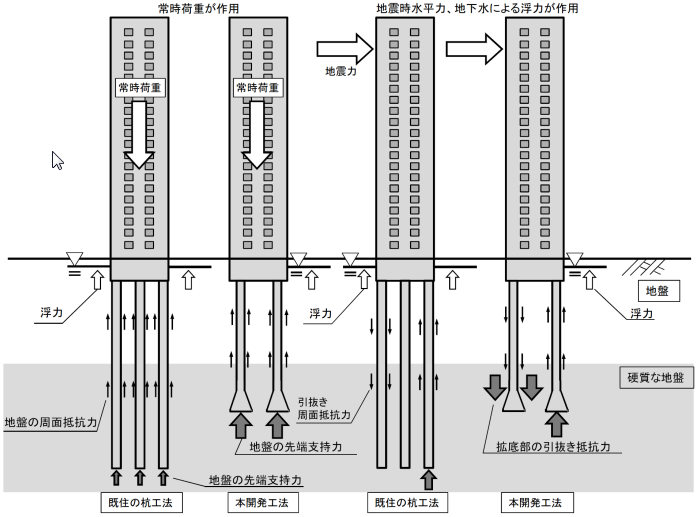

従来の杭と比較して、小さい径・短い杭長・少ない本数で鉛直支持力を得るだけでなく、高い引抜き抵抗力を確保し、省資源化・産廃残土の抑制・低コスト化・短工期化とともに建築物の耐震・安全性を向上

• 地盤の引抜き方向の許容支持力式

• 拡底杭の傾斜部の引抜き抵抗力は摩擦評価
• 傾斜角θの増加に応じて支持力係数 λ ,μがUP

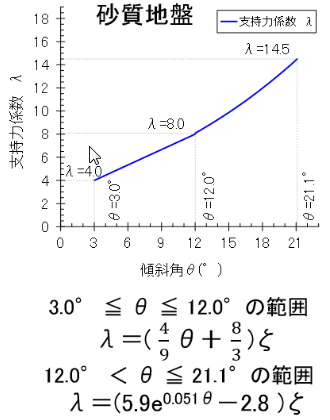

• 傾斜部砂質地盤の支持力係数 λ 最大λ＝14.5　告示式の約5倍

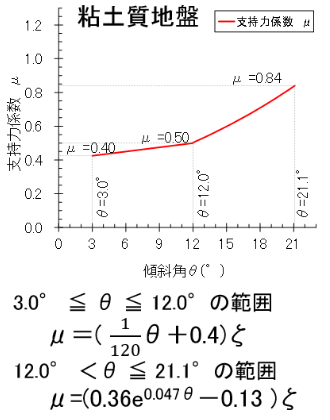

• 傾斜部粘土質地盤の支持力係数 μ 最大μ＝ 0.8 告示式の約1.5倍
ここに、ζ：低減係数
Ｌ/Ｄw ＜ 3.3の場合　ζ＝ 0.16・(L/Ｄw） ＋ 0.47
Ｌ/Ｄw ≧ 3.3の場合　ζ＝ 1.0

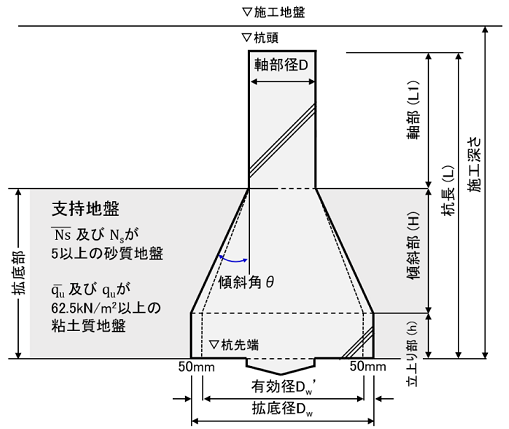

Ｌ：杭長、Dw：拡底径(施工径)

• 許容支持力は、長期（1/3）、短期(2/3)で評価
• 終局時の計算は安全率（3/3）　載荷試験結果による極限荷重と比べると、約1.4倍の余裕度を有する

• 最大施工深さ：施工地盤から75.0 ｍ
• 最小施工深さ：施工地盤から8.5 ｍ
• L/ Ｄw＜3.3となる場合は、λ、μに低減係数ζを乗算する

• 適用する地盤の種類は、地盤工学会基準JGS0051－2009「地盤材料の工学的分類」でいう、岩石質材料を除く、土質材料（粗粒土(礫質土・砂質土)、細粒土(粘性土・火山灰質粘性土)）および石分まじり土質材料である
• 砂質地盤においてN値5以上、粘土質地盤においてqu=62.5kN/m2以上の地盤に定着させる

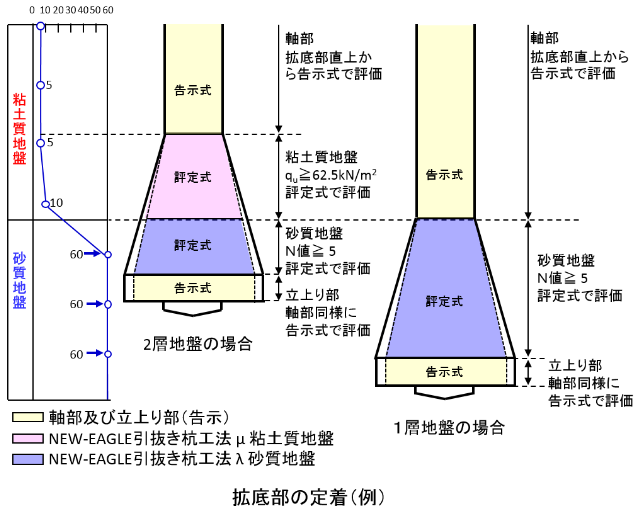

• 拡底部の地盤が１層及び2層の場合においても引抜き抵抗力の評価が可能
